產品用途:
用于水文地質條件復雜或有突水淹井危險的礦井中,在井底車場周圍及其它需要防水的巷道中,以防水的突然浸入。
型號、規格、技術參數:
防水閘門按硐口尺寸分為1700×2320和2000×2320兩大類;按開啟方向分為左、右開啟兩種形式;按承壓不同分為七個壓力等級。即兩種開啟方向各有14種型號、規格,見下表:
|
壓力等級 |
名義承壓(MPa) |
型 號 規 格 |
圖 號 |
|
低 壓 |
1.6 |
ML1.6/1.7×2.32 |
B87-371.11(12) |
|
ML1.6/2.0×2.32 |
B87-371.13(14) |
||
|
中 壓
|
2.5 |
ML2.5/1.7×2.32 |
B87-371.21(22) |
|
ML2.5/2.0×2.32 |
B87-371.23(24) |
||
|
3.2 |
ML3.2/1.7×2.32 |
B87-371.31(32) |
|
|
ML3.2/2.0×2.32 |
B87-371.33(34) |
||
|
4.0 |
ML4.0/1.7×2.32 |
B87-371.41(42) |
|
|
ML4.0/2.0×2.32 |
B87-371.43(44) |
||
|
高 壓 |
5.0 |
ML5.0/1.7×2.32 |
B87-371.51(52) |
|
ML5.0/2.0×2.32 |
B87-371.53(54) |
||
|
6.0 |
ML6.0/1.7×2.32 |
B87-371.61(62) |
|
|
ML6.0/2.0×2.32 |
B87-371.63(64) |
||
|
8.0 |
ML8.0/1.7×2.32 |
B87-371.71(72) |
|
|
ML8.0/2.0×2.32 |
B87-371.73(74) |
說明:圖號中最后1位數字1、3表示左開,2、4表示右開。

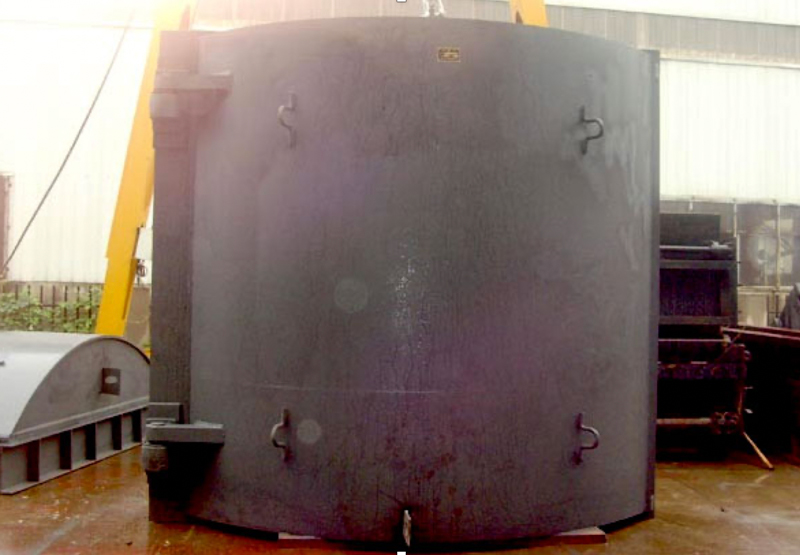

產品說明:
本防水閘門為煤炭工業部武漢煤礦設計研究院設計,產品質量標準和檢測標準嚴格執行MT258-91《ML型薄殼防水閘門》。
產品主要結構:
1.門扇為加肋薄殼構件,殼板成型采用整板加熱模壓工藝。
2.門框為工字形組合框架構件。
3.拉緊方式采用楔形滑塊楔緊。
4.門樞采用滾動軸承支撐。
5.密閉方式采用方截面橡膠條密封。
