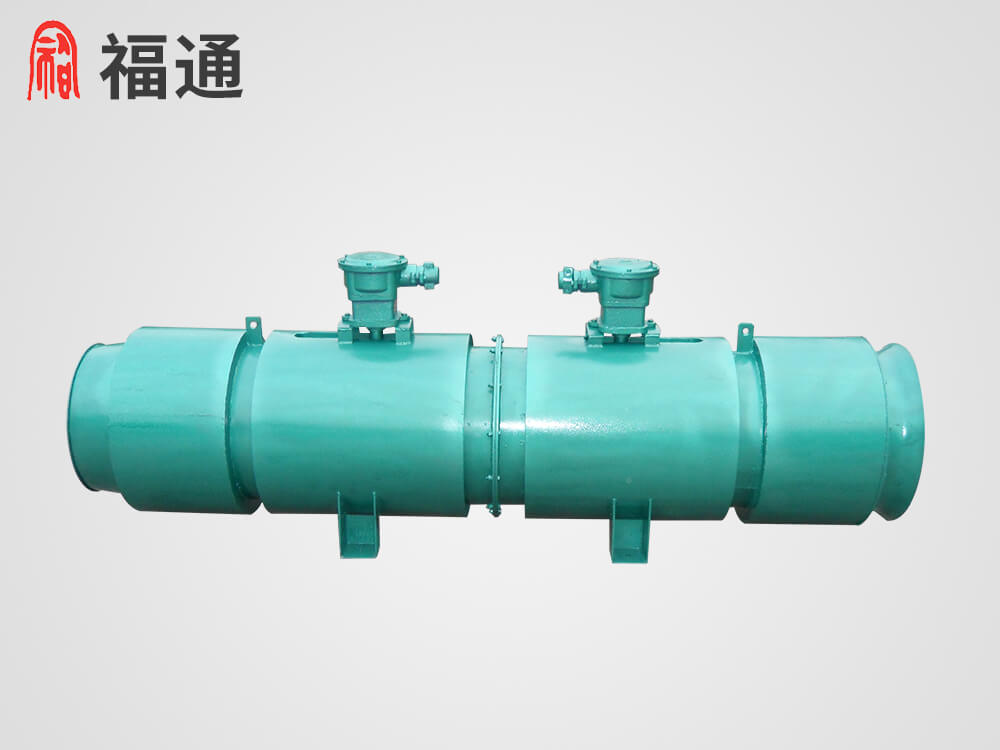

FBCD系列防爆抽出式對旋局部通風機是泰安市福通礦用電氣有限公司在總結國內現有抽出式對旋局部通風機結構與技術性能的基礎上進行研發，并生產新一代用途廣泛的新型節能抽出式對
FBCD系列礦用防爆抽出式對旋軸流局部通風機(以下簡稱通風機)，是針對目前部分煤礦需要抽排含瓦斯及污風的需要(瓦斯?jié)舛炔怀?%)在總結國內現有對旋式軸流局扇結構與技術性能的基礎上進行研制、生產的新一代用途廣泛的新型節能局部通風機。通風機主要用于具有甲烷氣體爆炸性危險的煤礦井下，可供煤礦采掘工作面的中長距離通風。
通風機具有結構合理、規格齊全、效率高、節能效果明顯、噪音低、送風距離遠等特點。巷道長度在2000m以內可不移動通風機正常送風，減少了工人的勞動強度，節約通風時間，是煤礦井下局部通風的理想設備。其結構特征為隔爆型、對旋、抽出式、軸流式。
通風機的結構特點
1) 通風機的性能參數、結構及安裝尺寸見附表。通風機的防爆型式為：隔爆型，防爆標志為：Exdb I Mb。
2) 通風機由集流器、一級通風機、二級通風機、電動機、隔流腔、擴壓器等部分組成（見圖1），通風機外殼及結構件用鋼板焊接而成,內襯消音材料, 通風機葉輪采用特殊材料制作，電動機被密封在隔流腔內,與風道內的乏風隔離,由電動機冷卻風輪所輸送的氣流冷卻，電動機與新鮮風流相通。因此通風機可作井下抽出式通風用。
3) 具有風壓高、風量大、效率高、噪音小、送風距離遠等特點。
通風機的主要性能特點
1) 通風機由兩臺工作電動機組成，兩級葉輪按相對方向旋轉。即一級葉輪順時針旋轉，二級葉輪逆時針旋轉，兩級葉片數互為質數。空氣由一級葉輪獲得能量經二級葉輪增壓后送出。二級葉輪除了增加氣流能量外，還兼?zhèn)淦胀ㄝS流通風機中的靜導葉功能，在獲得導向整直圓周方向速度分量的同時，理順了氣流沖擊，增加了氣流能量，減少了尾跡渦流，降低了噪音。
2) 效率高：通風機設計精良，工藝先進，采用三元流理論設計的葉片呈機翼扭曲型，工況高效區域?qū)挕?/p>
3) 噪聲低：通風機采用對旋直聯傳動，與舊通風機相比，減少了導葉裝置，在增加通風機壓力的同時理順了空氣流動方向，減小了空氣摩擦。機殼采用外包復式消聲器組合體，整機運行噪聲低（比A聲級不超過25分貝）。
4) 風壓較平緩，喘振現象微小，在風壓高、小流量區域同樣運行平穩，在井下送風距離遠，對復雜巷道適應性強。
參數表
規格型號 | 額定電壓（ⅴ） | 額定電流（A） | 功率（KW） | 風量（m3/min） | 風壓（Pa） | 電機型號 | 轉速/min |
FBCD№6.0/2×11 | 380/660 660/1140 | 21.6/12.4 12.4/7.16 | 2×11 | 350-200 | 330-4200 | YBF3-160M1-2 | 2930 |
FBCD№6.0/2×15 | 380/660 660/1140 | 28.8/16.6 16.6/9.58 | 2×15 | 450-280 | 360-4500 | YBF3-160M2-2 | 2930 |
FBCD№6.0/2×18.5 | 380/660 660/1140 | 35.5/20.4 20.4/11.7 | 2×18.5 | 500-300 | 380-4700 | YBF3-160L-2 | 2930 |
FBCD№6.0/2×22 | 380/660 660/1140 | 41.0/23.6 23.6/13.6 | 2×22 | 520-320 | 400-4900 | YBF3-180M-2 | 2940 |
FBCD№6.3/2×18.5 | 380/660 660/1140 | 35.5/20.4 20.4/11.7 | 2×18.5 | 510-320 | 380-4700 | YBF3-160L-2 | 2930 |
FBCD№6.3/2×22 | 380/660 660/1140 | 41.0/23.6 23.6/13.6 | 2×22 | 540-380 | 400-4900 | YBF3-180M-2 | 2940 |
FBCD№6.3/2×30 | 380/660 660/1140 | 55.5/32.0 32.0/18.4 | 2×30 | 580-400 | 530-5500 | YBF3-200L1-2 | 2950 |
FBCD№6.3/2×37 | 380/660 660/1140 | 67.9/39.2 39.2/22.6 | 2×37 | 600-440 | 550-5900 | YBF3-200L2-2 | 2950 |
FBCD№6.7/2×18.5 | 380/660 660/1140 | 35.5/20.4 20.4/11.7 | 2×18.5 | 530-350 | 400-4800 | YBF3-160L-2 | 2930 |
FBCD№6.7/2×22 | 380/660 660/1140 | 41.0/23.6 23.6/13.6 | 2×22 | 560-400 | 410-5000 | YBF3-180M-2 | 2940 |
FBCD№6.7/2×30 | 380/660 660/1140 | 55.5/32.0 32.0/18.4 | 2×30 | 590-420 | 540-5600 | YBF3-200L1-2 | 2950 |
FBCD№6.7/2×37 | 380/660 660/1140 | 67.9/39.2 39.2/22.6 | 2×37 | 630-480 | 650-6200 | YBF3-200L2-2 | 2950 |
FBCD№7.1/2×22 | 380/660 660/1140 | 41.0/23.6 23.6/13.6 | 2×22 | 580-420 | 430-5200 | YBF3-180M-2 | 2940 |
FBCD№7.1/2×30 | 380/660 660/1140 | 55.5/32.0 32.0/18.4 | 2×30 | 620-440 | 560-5800 | YBF3-200L1-2 | 2950 |
FBCD№7.1/2×37 | 380/660 660/1140 | 67.9/39.2 39.2/22.6 | 2×37 | 650-500 | 670-6400 | YBF3-200L2-2 | 2950 |
FBCD№7.1/2×45 | 380/660 660/1140 | 82.1/47.4 47.4/27.1 | 2×45 | 760-520 | 720-7800 | YBF3-225M-2 | 2970 |
FBCD№7.5/2×30 | 380/660 | 55.5/32 32/18.5 | 2×30 | 680-400 | 1200-5600 | YBF3-200L1-2 | 2950 |
FBCD№7.5/2×37 | 660/1140 | 67.9/39.2 39.2/22.63 | 2×37 | 720-430 | 1000-6600 | YBF3-200L2-2 | 2950 |
FBCD№7.5/2×45 | 380/660 | 82.1/47.4 47.4/27.13 | 2×45 | 750-480 | 1050-7000 | YBF3-225M-2 | 2970 |
FBCD№8.0/2×30 | 380/660 660/1140 | 55.5/32.0 32.0/18.4 | 2×30 | 630-450 | 580-5900 | YBF3-200L1-2 | 2950 |
FBCD№8.0/2×37 | 380/660 660/1140 | 67.9/39.2 39.2/22.6 | 2×37 | 660-510 | 700-6200 | YBF3-200L2-2 | 2950 |
FBCD№8.0/2×45 | 380/660 660/1140 | 82.1/47.4 47.4/27.1 | 2×45 | 780-540 | 760-7800 | YBF3-225M-2 | 2970 |
FBCD№8.0/2×55 | 380/660 660/1140 | 99.8/57.6 57.6/33.2 | 2×55 | 900-580 | 780-8000 | YBF3-250M-2 | 2970 |
FBCD№8.0/2×75 | 380/660 660/1140 | 134/77.6 77.6/44.8 | 2×75 | 930-600 | 800-8300 | YBF3-280S-2 | 2970 |
FBCD№9.0/2×30 | 380/660 660/1140 | 55.5/32.0 32.0/18.4 | 2×30 | 650-470 | 590-6000 | YBF3-200L1-2 | 2950 |
FBCD№9.0/2×37 | 380/660 660/1140 | 67.9/39.2 39.2/22.6 | 2×37 | 680-530 | 720-6400 | YBF3-200L2-2 | 2950 |
FBCD№9.0/2×45 | 380/660 660/1140 | 82.1/47.4 47.4/27.1 | 2×45 | 800-560 | 780-7900 | YBF3-225M-2 | 2970 |
FBCD№9.0/2×55 | 380/660 660/1140 | 99.8/57.6 57.6/33.2 | 2×55 | 950-600 | 790-8200 | YBF3-250M-2 | 2970 |
FBCD№9.0/2×75 | 380/660 660/1140 | 134/77.6 77.6/44.8 | 2×75 | 1070-560 | 1300-8700 | YBF3-280S-2 | 2970 |
FBCD№10.0/2×45 | 380/660 660/1140 | 82.1/47.4 47.4/27.13 | 2×45 | 1000～520 | 500～2700 | YBF3225M-4 | 1480 |
FBCD№10.0/2×55 | 380/660 660/1140 | 99.8/57.62 57.62/33.2 | 2×55 | 1200～650 | 800～3200 | YBF3250M-4 | 1480 |
FBCD№10.0/2×75 | 380/660 660/1140 | 134.4/77.6 77.6/44.8 | 2×75 | 1400～850 | 1000～3500 | YBF3-280S-4 | 1480 |
