一、 主要用途和使用范圍

FBD系列礦用隔爆型壓入式對旋軸流局部通風機（以下簡稱通風機），設計合理，結構緊湊。具有效率高，噪音低，節能效果明顯，運行平穩，風壓高，風量大，風量隨壓力的升高變化較小等特點，是礦井局部通風機的理想設備。主要用于含有瓦斯，煤塵等有害氣體的煤礦井下壓入式通風。

產品執行標準:MT/T222-2007《煤礦用局部通風機技術條件》和Q/TAFT001-2010《FBD系列礦用隔爆型壓入式對旋軸流局部通風機技術條件》。

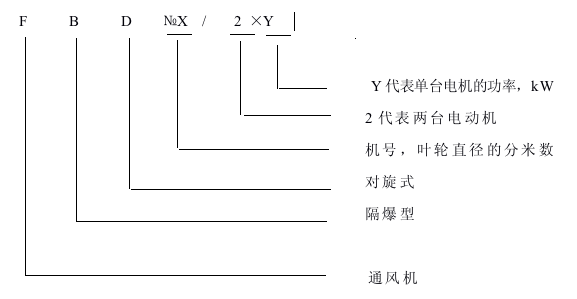

二、 產品型號:

１．通風機采用YBF3系列風機用隔爆型三相異步電動機為動力，防爆型式為隔爆型，防爆標志為Exd I。

通風機的防爆型式為隔爆型，防爆標志為Exd I。

２． 通風機正常工作條件

a、環境空氣溫度：(-15~+40)℃；

b、海拔不超過1000m；

c、相對濕度不超過90%（+25℃時）；

d、無強烈振動和腐蝕性氣體；

e、安裝在有瓦斯氣體爆炸性危險的煤礦井進風巷道中，與正壓風筒配套使用，做壓入式通風。

三、 結構形式：

通風機主要由集流器、一級主筒、二級主筒及包覆消音器等部分組成（其結構如圖一所示）。

通風機傳動方式為電動機直聯傳動,結構更加緊湊,安全方便,堅固耐用。電壓等級為（380／660）Ｖ或（660/1140）V，用戶根據電源電壓要求選擇接線方式，電動機接線盒內有六個接線端子和一個接地端子， 當電源為380V時，采用△接法（接線方式如圖二）；當電源電壓為660V時，采用Y接法，（接線方式如圖二所示或參考電動機接線盒內的接線標識）；風機出廠時電動機均按Y接線。

    電動機的機座與主體焊成一體，電動機由葉輪所輸送的氣流直接進行冷卻。通風機電機為YBF2系列風機專用電動機，防爆形式為：礦用隔爆型，防爆標志為“Ex　ｄＩ”

本系列通風機機體及結構件均采用鋼板焊接而成，外殼均采取包覆式消音措施，以降低通風機的整機噪音。整機結構簡單緊湊，堅固耐用，使用安全，維修方便。

通風機機體的法蘭上焊有接地螺栓，供現場直接接地使用。在出風筒的凸緣法蘭上，鉆有均勻分布的小孔(參考JB/T6885-93)。用于連接變徑短節或直接連接膠質風筒。用變徑短節連接風機與膠質風筒時，變徑短節的型式可制成收斂型或擴散型。

在風機上設有支腿和吊裝孔，便于在巷道中吊掛或地面安裝。

其工作原理是：工作時兩級葉輪分別有兩個容量相同，旋轉方向相反的防爆電機直接驅動，當氣流通過進風筒進入第一級也輪獲得能量后，再經過二級葉輪升壓排除，兩級葉輪互為導葉，從而達到普通軸流式通風機不易達到的高風壓。

該對旋局部通風機氣動參數合理，從性能曲線可以看出，隨風壓的不斷增大，風量變化比較小，氣動性能曲線較陡，是一條光滑的無駝峰曲線，極大地滿足了礦山長距離送風的要求。

根據對旋風機的特性，在短距離送風時，建議先啟動二級電機，當二級電機達到額定轉速后再啟動一級電機。

使用維護說明

（一）、安裝及注意事項

１． 使用前應嚴格檢查風輪與外殼的徑向間隙為葉輪直徑的1.5‰～3.5‰，且均不小于1.00mm，四周間隙均勻。

２． 葉輪旋轉方向必須與機殼上的箭頭所示的方向相一致。

３． 通風機必須由專人管理和操作。

４． 通風機的安裝必須符合“煤礦安全規程“的有關規定。

５． 經過長途運輸或長期擱置不用的通風機，使用前必須測量電動機的定子冷態絕緣電阻（絕緣電阻不得小于50兆歐,如不符合要求應進行干燥處理），經檢查合格后方可接通所需電源，試運行十分鐘左右，若無異常聲響即可投入運行。

６． 電動機引入線接頭連接處剝皮長度不大于1.5㎜。

７． 通風機在煤礦井下使用時，電源進線必須采用Ｕ型不延燃護套橡膠電纜，電纜規格為３×X＋１×X。

８． 膠布風筒應盡可能采用和巷道截面所允許最大直徑，且每節應盡量長，應盡量敷設平直，管壁不得皺褶，轉彎處應緩緩的改變方向，以減小管道的阻力損失，確保送風距離，所有風筒口徑一般不小于風機出口直徑。

（二）、運行和維護

　為保證通風機的長期安全運行，必須注意正確使用和經常性的維護保養。

１． 通風機起動性能好，風機啟動迅速這是正常現象。為防止一次啟動沖破或沖落膠質風筒，可先點動２－３次后再合閘投入運行。

２． 通風機在使用前，應檢查緊固件是否齊全，牢固、連接是否可靠，試運轉是否靈活，有無雜音或異常聲響，葉輪旋轉方向是否正確，運行中要檢查聲音是否正常，連接有無松動，發現異常時立即停機檢查并處理。

３． 定期清除風機內部的積塵、污垢等雜物，以防止銹蝕，提高運行效率和延長壽命。

４． 定期更換潤滑油，每六個月必須將軸承清洗一次，并換上新的潤滑油，加入量為軸承室的１／２－１／３；采用全封閉含油低噪聲軸承的，在使用壽命期內不需更換潤滑脂。

５． 使用過程中，軸承間隙應在允許的范圍內，運行中不應過熱（軸承溫度不得超過９５℃）且聲音正常，當軸承損壞時，應換用新軸承。

６． 不準在通風機進風的一側放置或懸掛異物，否則會吸入風機內造成事故，進風筒的保護網損壞時不準使用通風機。

７． 通風機裝配拆卸時，應注意保護好隔爆面，裝配時隔爆面要涂２０４－１防銹油，所有隔爆面不得有損傷和銹蝕，否則會失去隔爆性能，不能保證安全運行。如有損傷或銹蝕現象，應進行修補或更換。隔爆零部件的修理和更換必須符合ＧＢ３８３６．２《爆炸性氣體環境用電氣設備  第２部分:隔爆型“ｄ”》的有關規定。

８． 通風機每六個月小修一次，每年大修一次。

９． 通風機不使用時應放置在空氣流通、干燥的地方，以防止受潮、腐蝕及其他損壞。

 　 通風機一般按水平安裝設計，其使用壽命不少于5年，且第一次大修前的安全運轉時間應不少于13000h。

六、注意事項

通風機應有專人看護，一旦發現異常應立即切斷電源，進行檢查處理，如查不清原因應該掛上禁止運行牌并上報有關技術部門進行進一步詳細檢查，待到排除故障后才能進行試運行，一切正常后才能正式投入生產運行，嚴禁查不出原因就投入運行。

禁止在有爆炸性氣體的場所拆卸和維修電動機！

禁止隨意更換零部件！

結構特點
1.由兩臺風機專用隔爆型電動機直接驅動葉輪，結構緊湊，傳動可靠，堅固耐用，使用安全，維修方便；
2.采用外包復式消音裝置，噪音低；
3.外殼結構件用不小于4mm的鋼板焊接而成，內筒用多孔鋼板焊接而成；
4. 為延長風機使用壽命，電機選用瑞典SKF系列軸承。

　　煤礦通風機設備既可平放在巷道底板使用，也可懸掛在巷道壁上使用，其使用環境的氣體溫度為-20～40℃，本產品通過氣體的含塵量不得超過200mg/m3，應安裝在煤礦井下瓦斯?jié)舛刃∮?%的進風流中，當瓦斯?jié)舛瘸^1%時，應立即切斷電源

　煤礦通風機設備結構及其特點：

　　（1）、該系列通風機有集流器、一級風機、二級風機，電動機，消聲器等組成。機體及結構均采用鋼板焊接而成，采用電動機與葉輪直聯方式，傳動可靠，整體結構簡單緊湊，堅固耐用，使用安全，維修方便。

　　（2）、通風機采用YBF3系列風機用隔爆型三相異步電動機。

　　（3）、采用的三元流氣動理論，彎掠組合正交型葉片及機翼型等諸多新技術設計制造，具有結構緊湊、噪聲低、效率高、反風性能好、風壓高、在小流量區域運行穩定，高效應用范圍寬等特點。

　　（4）、可根據掘進面長度和巷道不同的通風要求，既可整機使用，又可分級使用，從而減少能耗。節約能源，是礦井掘進中長距離局部通風的理想設備。

　　（5）、采用外包復式消聲裝置，具有低噪聲特性，消聲效果好。

隧道通風機主要用于含有瓦斯、煤塵等有害氣體的煤礦井下壓入式通風，是礦井局部通風機的理想設備。通風機主要由集流器、一級主筒、二級主筒及包覆消音器等部分組成。機體及結構件均采用鋼板焊接而成，外殼均采取包覆式消音措施，以降低通風機的整機噪音，整機結構簡單緊湊、堅固耐用、使用安全，維修方便。

　礦用通風機風機安裝在有瓦斯氣體爆炸性危險的煤礦井進風巷道中，與正壓風筒配套使用，做壓入式通風。

礦用局部通風機正常工作條件：

1、環境空氣溫度：(-15~+40)℃；

2、海拔不超過1400m；

3、相對濕度不超過90%（+25℃時）；

4、無強烈振動和腐蝕性氣體；

5、安裝在有瓦斯氣體爆炸性危險的煤礦井進風巷道中，與正壓風筒配套使用，做壓入式通風

具有結構緊湊、噪聲低、效率高、反風性能好、風壓高、在小流量區域運行穩定，高效應用范圍寬等特點。根據掘進面長度和巷道不同的通風要求，既可整機使用，又可分級使用，從而減少能耗。節約能源，是礦井掘進中長距離局部通風的理想設備。

用局部通風機,礦用隔爆軸流式局部通風機工作原理

　　通風機傳動方式為電動機直聯傳動,結構更加緊湊,安全方便,堅固耐用。電壓等級為（380／660）Ｖ或（660/1140）V，用戶根據電源電壓要求選擇接線方式，電動機接線盒內有六個接線端子和一個接地端子， 當電源為380V時，采用△接法（接線方式如圖二）；當電源電壓為660V時，采用Y接法，（接線方式如圖二所示或參考電動機接線盒內的接線標識）；風機出廠時電動機均按Y接線。

　　電動機的機座與主體焊成一體，電動機由葉輪所輸送的氣流直接進行冷卻。通風機電機為YBF2系列風機專用電動機，防爆形式為：礦用隔爆型，防爆標志為“ExｄＩ”

本系列通風機機體及結構件均采用鋼板焊接而成，外殼均采取包覆式消音措施，以降低通風機的整機噪音。整機結構簡單緊湊，堅固耐用，使用安全，維修方便。

通風機機體的法蘭上焊有接地螺栓，供現場直接接地使用。在出風筒的凸緣法蘭上，鉆有均勻分布的小孔(參考JB/T6885-93)。用于連接變徑短節或直接連接膠質風筒。用變徑短節連接風機與膠質風筒時，變徑短節的型式可制成收斂型或擴散型。

　　在風機上設有支腿和吊裝孔，便于在巷道中吊掛或地面安裝。

　　其工作原理是：工作時兩級葉輪分別有兩個容量相同，旋轉方向相反的防爆電機直接驅動，當氣流通過進風筒進入級也輪獲得能量后，再經過二級葉輪升壓排除，兩級葉輪互為導葉，從而達到普通軸流式通風機不易達到的高風壓。

　　該對旋局部通風機氣動參數合理，從性能曲線可以看出，隨風壓的不斷增大，風量變化比較小，氣動性能曲線較陡，是一條光滑的無駝峰曲線，極大地滿足了礦山長距離送風的要求。

　　根據對旋風機的特性，在短距離送風時，建議先啟動二級電機，當二級電機達到額定轉速后再啟動一級電機。

在22千瓦以上的電機上設有注油裝置，請按運行維護說明按期進行前后軸承的注油和保養。
